系統包括上位機軟件（PC端、移動端端）和信息采集控制單元（包含PLC、4G模塊、步進電機）；采集的信息包括出水壓力、水位傳感器，控制信息包括柴油機自動開啟、柴油機緊急停機。

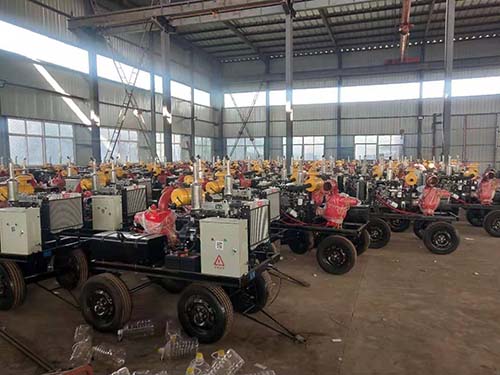

圖一

項目功能：

1）出水的恒壓控制0~0.6Mpa,信息控制單元可根據軟件部分壓力的設定自動調節出水壓，調壓過程漸變，使出水壓力與設定壓力一致，達到恒壓供水。

2）故障診斷停機，水管爆裂（3次采樣壓力為0）停機；水位傳感器感應無水（3次采樣值為1，常閉中的開）停機。

3）除遠程自控系統外，加裝手動控制系統。

4）PC遠程控制系統除控制外，還要有中控展示平臺，可以一目了然整個系統的運行情況。

6）PC端可以設置權限分配。

7）傳輸模塊，采用4G。

8）通過PC或手機遠程控制操作，開關機、調節壓力、查看設備狀況功能。

信息采集控制單元

控制箱子500X400X200配電箱；面板按鈕（手動自動切換）；總控開關；帶485接口的PLC；綜保設備；4G透傳模塊；步進驅動器；步進電機；卷軸裝置；進線（三線制壓力傳感器、兩線制水位傳感器、兩線制DC電源）；出線（三線制緊急停止、開關信號、油門拉線，4G天線）。

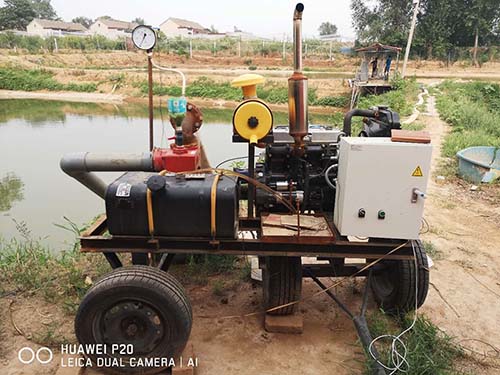

圖二

軟件步驟

每臺柴油機上有個二維碼（是咱們自己生成發放的），用戶一掃，就直接進入登錄界面（目的是為了獲取使用人的信息，可以不輸入密碼，用戶名也不驗證）然后就進入管理界面。

1）app掃碼登錄，能看到柴油機的參數。

2）通過調節APP上的水壓的調節來控制柴油機的油門。

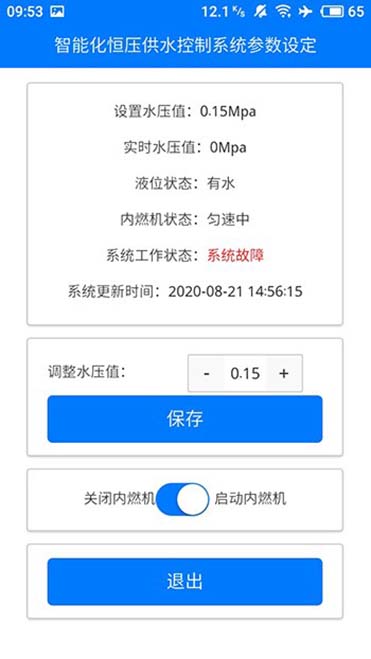

圖三 APP界面
